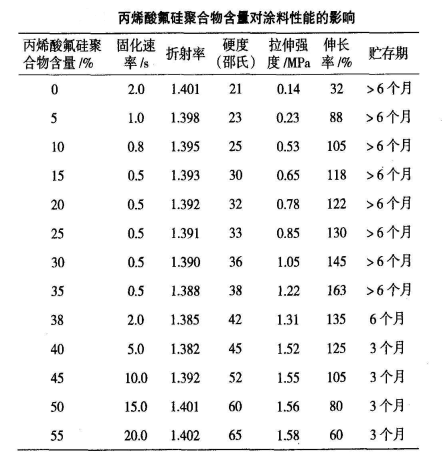

丙烯酸氟硅聚合物含量對UV固化低折射率涂料的性能有著很大的影響，具體數(shù)據(jù)見下表。

　　從表中可以看出，不加丙烯酸氟硅聚合物的涂料的拉伸強(qiáng)度小于0.2 MPa，用氣相白炭黑增強(qiáng)后,強(qiáng)度也不超過0.3 MPa，且很脆易拉斷，當(dāng)加入丙烯酸氟硅聚合物后涂料的性能有很大變化，隨著丙烯酸氟硅聚合物含量的增加，涂層的拉伸強(qiáng)度從0.14 MPa 提高至1.58MPa，伸長率從32%增加至163%，但是當(dāng)丙烯酸氟硅聚合物含量達(dá)到40%以上時，由于交聯(lián)度提高，使得固化時間延長、折射率增加、硬度和強(qiáng)度增加，涂層從以線性結(jié)構(gòu)( 彈性體)為主向體型結(jié)構(gòu)為主轉(zhuǎn)變，伸長率大幅下降，漆膜硬度增加很快。綜合考慮固化時間、伸長率、硬度、貯存期和成本，最后選定的丙烯酸氟硅聚合物添加量為35%。
